一、產品簡介

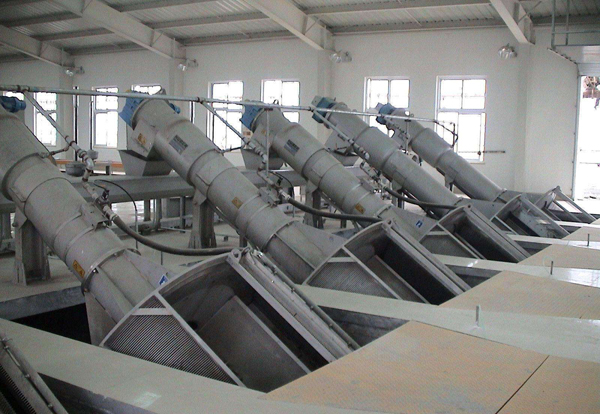

ZG型轉鼓式格柵是我廠參考進口設備，自行設計。該設備將水源取水口漂浮物和沉積物打撈清除，并將柵渣擠干脫水后排出。適用于城市給水／排水，工業給水／排水等取水口用以截除水體中的污物。
二、工作原理
轉鼓式格柵除污機又稱細柵過濾器或螺旋格柵機，是一種集細格柵除污機、柵渣螺旋提升機和柵渣螺旋壓榨機于一體的設備。
格柵片按柵間隙制成鼓形柵筐，處理水從柵筐前流入，通過格柵過濾，流向水池出口，柵渣被截留在柵面上，當柵內外的水位差達到一定值時，安裝在中心軸上的旋轉齒耙回轉清污，當清渣齒耙把污物扒集至柵筐頂點的位置時(時鐘1 2點)，開始卸渣(能靠自重下墜的柵渣卸入柵渣槽)；而后又后轉150，被柵筐頂端的清渣齒板把粘附在耙齒上的柵渣自動刮除，卸入柵渣槽。柵渣由槽底螺旋輸送器提升，至上部壓榨段壓榨脫水后外運，柵渣固含量可達35％—45％DS。
三、技術參數
柵網間距e |
| e＝0.5mm | e＝1mm | e＝2mm | e＝3mm |
相對自由過濾面積 |
| 18.5％ | 31.5％ | 47.6％ | 57.7％ |
柵網直徑 | 浸在水中的柵網
過濾面積（m2） | 過水流量（I/S） | 過水流量（I/S） | 過水流量（I/S） | 過水流量（I/S） |
600 | 0.310 | 21 | 35 | 53 | 64 |
780 | 0.542 | 36 | 61 | 92 | 112 |
1000 | 0.914 | 61 | 103 | 155 | 190 |
1200 | 1.254 | 83 | 141 | 213 | 260 |
1400 | 1.795 | 119 | 201 | 305 | 372 |
1600 | 2.358 | 156 | 265 | 401 | 489 |
1800 | 2.993 | 198 | 336 | 509 | 621 |
2000 | 3.696 | 245 | 415 | 628 | 766 |
2200 | 4.465 | 296 | 501 | 759 | 926 |
2400 | 5.318 | 353 | 597 | 904 | 1103 |
2700 | 6.245 | 501 | 848 | 1168 | 1425 |
3000 | 8.263 | 663 | 1122 | 1545 | 1885 |
