一、產品介紹

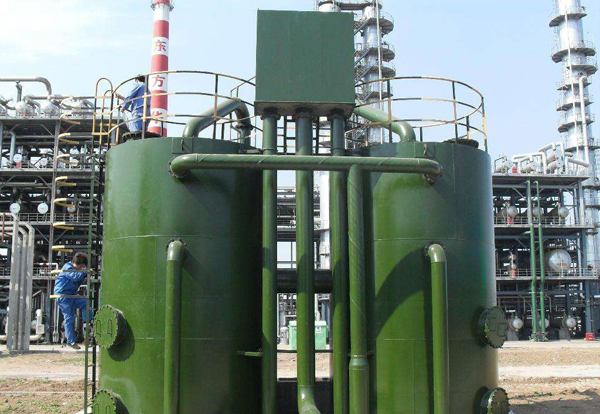

《鋼制重力式無閥過濾罐》由制造廠制造，以無毒涂料防腐，過濾水量為20M3/h至175M3/h的，均整體運輸至現場；過濾水量為200M3/h至500M3/h的以及300M3/h至750M3/h的，由制造廠在工廠予制并組焊成幾部份，運至現場后,由制造廠人員繼續焊接而成,互再次防腐后,該過濾罐系列產品中的小規格,采用方形，平頂頂蓋，大規格采用圓形、拱頂頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比，自重小，可采用瀝青砂柔性基礎。
二、工藝介紹
該過濾罐系列產品，采用小阻力排水系統，正向、重力式過濾，以自身清水區的水量，在虹吸水頭作用下進行反沖洗。因此，無須象高速過濾器、中速過濾器、機械過濾器以及普通快濾池那樣，必須設置反沖洗水泵或反沖洗水塔。該過濾罐內，采用較多根數的沖、清水管，并布置在各自所在面積圖形的形心軸之處，因此，反沖洗水配水均勻。其濾后水有清水區采用多角集水槽收集，因此過濾罐就位后，對集水槽堰頂之水平程度適應能力強，因而可以均勻集水。
在本系列過濾罐的較大規格產品中，與國標圖的鋼筋混凝土重力式無閥濾池相比，增加了每組三座式系列（即一座過濾罐反沖洗時，由同一組的三座過濾罐供給反沖洗水水量），期終水頭損失控制值也由國標圖的1.70米增加了1.50米和1.90米兩個檔次,為凈水廠設計的高程布置提供了方便選擇的產品。
三、工藝特點說明
該過濾罐在運行時，過濾--投入反沖洗--終止反沖洗--恢復下一周期的過濾，均自動進行，這種自動，屬于水力自動，無需人員看管。
說明:
鋼制重力式無閥過濾器系列產品廣泛應用于地表水凈化、地下水除鐵除錳、循環水旁流過、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾，是一種理想的水處理設備。
目前，我廠生產的無閥過濾器有二大系列：一類是濾池為方形CBL-Ⅱ型，過濾水量有20m3/h至175m3/h；另一類濾池為圓形DLB-Ⅱ、DLB-Ⅲ型，過濾水量有20m3/h至80m3/h、200m3/h至750m3/h。其中過濾水量為20m3/h和175m3/h的均整體運輸至現場，過濾水量為200m3/h至750m3/h的，由我三預制成幾部分，運至現場拼裝而成，再經防腐后交付施工單位，裝填濾料后即可調試和運行。
四、設計參數
1、平均濾速：10米/時 2、平均反沖洗強度：15升/米2.秒
3、反沖洗歷時：5分鐘 4、期終水頭損失值：1.50米、1.70米、1.90米（三檔任選）
5、反沖洗膨脹高度：700×40%外加100mm
6、濾料層高度：700mm承托層厚度270mm
7、進水濁度：不大于20度（用地表水凈化）
8、出水濁度：不大于3度（用于地表水凈化）
五、規格及參數
本設備處理水量20M3/h至175M3/h、200m3/h-900m3/h
型號規格 | 每組名義產水量 及凈過濾面積 （m3/h·組）/（m2） | 鋼過濾器本體 長×寬×高 （mm×mm×mm） | 充水運行 時的重量 （噸/組） | 每組鋼過濾器需填裝濾料的體積和重量 （以石英砂計）（m3/T） | 反沖洗時排水流量（強度按15L/m2·s并繼續進水）（升/秒） | CBL20-Ⅱ-1700 | 20/2.13 | 2000×1100×4340 | 16.2 | 2.07/3.62 | 18.75 | CBL30-Ⅱ-1700 | 30/3.19 | 2000×1630×4402 | 23.1 | 3.09/5.42 | 28.03 | CBL40-Ⅱ-1700 | 40/4.24 | 2165×2000×4442 | 29.9 | 4.11/7.20 | 37.40 | CBL50-Ⅱ-1700 | 50/5.33 | 2710×2000×4442 | 36.5 | 5.17/9.05 | 46.88 | CBL60-Ⅱ-1700 | 60/6.39 | 2600×2500×4502 | 44.2 | 6.20/10.85 | 56.25 | CBL80-Ⅱ-1700 | 80/8.50 | 3600×2900×4547 | 58.8 | 8.25/14.43 | 75.00 | CBL100-Ⅱ-1700 | 100/10.52 | 2100×2600×4512 | 37.7 | 10.20/17.86 | 93.90 | CBL125-Ⅱ-1700 | 125/13.13 | 2255×3000×4558 | 46.4 | 12.74/22.29 | 116.98 | CBL150-Ⅱ-1700 | 150/15.67 | 2705×3000×4558 | 54.7 | 15.20/26.60 | 139.53 | CBL175-Ⅱ-1700 | 175/18.40 | 3160×3000×4558 | 63.3 | 17.85/31.23 | 163.50 |
200M3/h至750M3/h 型號規格 | 每組名義產水量 及凈過濾面積 （m3/h·組）/（m2） | 鋼過濾器本體 直徑×總高 （mm×mm） | 充水運行 時的重量 （噸/組） | 每組鋼過濾器需填裝濾料的體積和重量 （以石英砂計）（m3/T） | 反沖洗時排水流量（強度按15L/m2·s并繼續進水）（升/秒） | CBL200-Ⅱ-1900 | 200/21.26 | Φ3720×5174 | 73.7 | 21.08/37.48 | 188.3 | CBL200-Ⅱ-1700 | 73.6 | CBL200-Ⅱ-1500 | 73.5 | CBL240-Ⅱ-1900 | 240/25.66 | Φ4080×5247 | 88.6 | 25.36/45.10 | 227.1 | CBL240-Ⅱ-1700 | 88.5 | CBL240-Ⅱ-1500 | 88.4 | CBL320-Ⅱ-1900 | 320/21.26 | Φ4700×5412 | 118.3 | 33.66/59.84 | 299.1 | CBL320-Ⅱ-1700 | 118.2 | CBL320-Ⅱ-1500 | 118.1 | CBL400-Ⅱ-1900 | 400/42.48 | Φ5260×5523 | 147.7 | 42.16/74.94 | 376.4 | CBL400-Ⅱ-1700 | 1473.6 | CBL400-Ⅱ-1500 | 147.5 | CBL500-Ⅱ-1900 | 500/21.26 | Φ5870×5669 | 185.1 | 52.50/93.34 | 467.6 | CBL500-Ⅱ-1700 | 185.0 | CBL500-Ⅱ-1500 | 184.9 | DLB300-Ⅲ-1900 | 300/31.89 | Φ3720×4444 | 66.9 | 31.62/56.22 | 188.3 | DLB300-Ⅲ-1700 | 66.8 | DLB300-Ⅲ-1500 | 66.7 | DLB360-Ⅲ-1900 | 360/38.19 | Φ4080×4517 | 80.3 | 38.04/67.65 | 227.1 | DLB360-Ⅲ-1700 | 80.2 | DLB360-Ⅲ-1500 | 80.1 | DLB480-Ⅲ-1900 | 480/31.89 | Φ4700×4682 | 108.5 | 50.49/89.76 | 299.1 | DLB480-Ⅲ-1700 | 108.4 | DLB480-Ⅲ-1500 | 108.3 | DLB600-Ⅲ-1900 | 600/63.73 | Φ5260×4793 | 133.9 | 63.24/112.41 | 376.4 | DLB600-Ⅲ-1700 | 133.8 | DLB600-Ⅲ-1500 | 133.7 | DLB750-Ⅲ-1900 | 750/79.13 | Φ5870×4939 | 168.1 | 78.75/140.01 | 467.6 | DLB750-Ⅲ-1700 | 168.0 | DLB750-Ⅲ-1500 | 167.9 |
|
|
